海震介紹 / SanDi introduction

首頁 > 產品中心 > 海震介紹

機械式無級變速機


行星齒摩擦方式的機械式無級變速機。 定扭矩型(DK)、定馬力型(DB)和超寬變速比型(DZ),具有三大系列，實現了在啟動·停止頻繁或有沖擊的情況下，仍具有長壽命。

DISCO無級變速機

行星齒摩擦方式的機械式無級變速機。

  • 肅靜運行、旋轉偏差小、高性能

  • 定扭矩型(DK)，定馬力型(DB)，超寬變速比型(DZ)，3系列的寬泛變化范圍

  • 豐富地控制裝置

  • 在啟動·停止頻繁或有沖擊的情況下，仍具有長壽命

DISCO無級變速機

1．特點

■ 背隙少，抗沖擊性強
因為采用通過彈簧壓力進行扭矩傳遞的定壓方式，所以背隙小且抗沖擊力強的結構堅固。即使啟動·停止·正反轉頻繁也可安心使用。
■ 穩定的速度
因為是超精密加工的零件，即使在全變速范圍內長時間或變化負載下，其旋轉偏差極小、靜音且幾無振動。
■ 高效率·長壽命
通過幾顆行星齒來分散扭力的結構和合成潤滑油的使用，同時實現高扭矩·低面壓·寬范圍變速下的長壽命。
■ 同等級中尺寸最小
無空間浪費的獨特結構，零件數很少，在小型和輕型的同等級產品中尺寸最小。

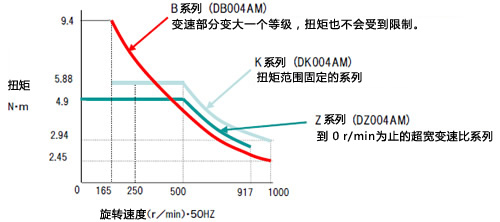

2．K，Z，B 各系列通過用途進行區分

K，Z，B 各系列通過用途進行區分
系列特性用途容量(kW)変速範囲
K定扭矩型傳輸機
泵驅動		0.1～0.751:6
Z寬范圍變速0回轉0.2～3.70～∞
B定馬力型加工機械
定動力負荷		0.4～5.51:4

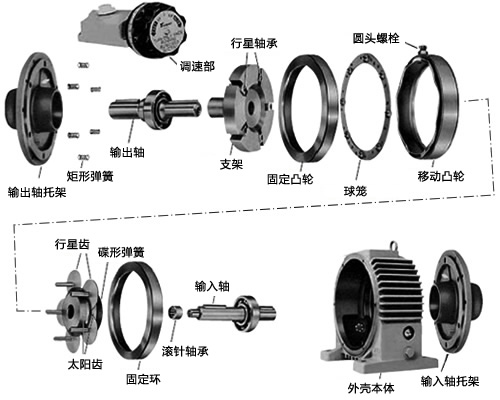

3．構造

構造

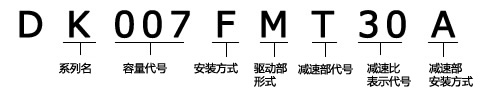

4．型號表示舉例

型號表示舉例
(1) 系列名
K: K系列(定轉矩型)
Z: Z系列(超寬變速比型)
B: B系列(定馬力型)
(2) 容量代號
007: 0.75kW
037: 3.7kW
(3) DISCO 安裝方式
A: 底腳安裝
F: 法蘭安裝(含帶安裝底腳的減速機）
(4) 驅動部形式
M： 4極電機直連形
無記號: 雙軸型
(5) 減速部代號
R: R形減速機(1段減速)
T: T形減速機(2～3段減速)
WEJ, WE: 一段蝸輪齒減速機
(6) 減速比表示記號
30: 1/30
100: 1/100
(7) 減速比表示代號
A: 底腳安裝
F: 法蘭安裝
VD: 垂直法蘭安裝
VDC: 垂直法蘭安裝帶冷卻風扇
無代號: (通過變速機的底腳安裝)

5．標準機型 (K系列)

電機容量 三相 (kW)基本形減速機付
0.1無減速機1/2.5～1/50
0.21/2.5～1/3600
0.41/2.5～1/3600
0.751/2.5～1/3600
1.51/2.5～1/1500
2.21/2.5～1/470
3.71/2.5～1/270
5.51/2.5～1/270
7.51/2.5～1/180
111/2.5～1/5
151/2.5～1/5
221/2.5～1/5

產品詳細資料，請聯系就近海震各辦事處工程師索取，或撥打咨詢熱線 400-000-6364.
