Zip Chain是兩條鏈條像拉鏈相互咬合，成為一條堅固的立柱，我公司獨創開發可自由「推·拉」的鏈條。
椿本Zip Chain傳動裝置，是用這種鏈條直線型作動機產品。
Zip Chain傳動裝置
Zip Chain是兩條鏈條像拉鏈相互咬合，成為一條堅固的立柱，我公司獨創開發可自由「推·拉」的鏈條。 椿本Zip Chain傳動裝置，是用這種鏈條直線型作動機產品。
Zip Chain是兩條鏈條像拉鏈相互咬合，成為一條堅固的立柱，我公司獨創開發可自由「推·拉」的鏈條。
椿本Zip Chain傳動裝置，是用這種鏈條直線型作動機產品。
| 目錄 日文 |  |  |
|---|---|---|
| 目錄 英文 |  |  |
| 安裝說明書 日文 | | |
| 其他內容 |
|---|
 |
 |

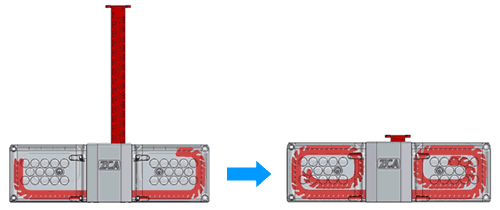

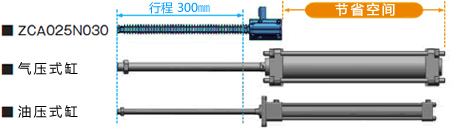

咬合的鏈條成柱狀，可自由推拉，分離的鏈條緊湊地收入在樹脂箱內，能安裝在狹窄的空間內。
| (1)系列 | ZCA | Zip Chain傳動裝置 |
|---|---|---|
| (2)機座號 | 025 035 | 機座號025 機座號035 |
| (3)電機有無 | N | 無電機 |
| (4)行程(例) | 030 | 300mm |
| (5)選項 | B | 附帶安裝底作（懸掛安裝） |
| R | 輸入軸反方向 | |
| J | 附帶防塵罩(上提，懸掛安裝)※2 | |
| P | 其他選項 |
■組合機座號和行程
| 機座號 | 025 | 035 | ||
|---|---|---|---|---|
| 行程 | 030(300mm) | 050(500mm) | 075(750mm) | 1000(1000mm) |
| (1)系列 | ZCA | Zip Chain傳動裝置 |
|---|---|---|
| (2)機座號 | 025 035 | 機座號025 機座號035 |
| (3)電機有無 | M | 附帶電動機（附帶準雙曲面減速機附制動)※1 |
| (4)行程(例) | 050 | 500mm |
| (5)速度(例) | L | 61/73mm/sec(50/60Hz) |
| (6)電機的電壓 | 無 | 200V級 |
| V | 400V級 | |
| (7)選項 | B | 附帶安裝底作(懸掛安裝) |
| J | 附帶防塵罩(上提，懸掛安裝)※2 | |
| P | 其他選項 |
※1.關于電機型號，請參照目錄8頁。
※2.另行制造水平橫向，縱向安裝防塵罩。請向敝公司咨詢。
■無電機
| 型號 | 基本 容量 N｛kgf｝ ※2 | 行程 mm ※3 | 最大 速度 mm/s ※4 | 最大 輸入 轉速 r/min | 容許 輸入軸 扭矩 N?m ｛kgf?m｝ | 輸入軸 旋轉一周 移動距離 mm | 估算 質量 kg |
|---|---|---|---|---|---|---|---|
| ZCA025N030 | 400｛40.8｝ | 300 | 1000 | 630 | 9.41｛0.96｝ | 95.3 | 1.9 |
| ZCA035N050 | 1000｛102｝ | 500 | 1000 | 420 | 34.7｛3.53｝ | 142.9 | 5.1 |
| ZCA035N075 | 1000｛102｝ | 750 | 6.5 | ||||
| ZCA035N100 | 600{61.2} | 1000 | 7.5 |
■無電機
| 型號 | 50Hz | 60Hz | 行程 mm ※3 | 電機 容量 W | 減速比 | 容許 啟動 頻度 回/分 | 估算 質量 kg | ||
|---|---|---|---|---|---|---|---|---|---|
| 發生 推力 N ｛kgf｝ | 速度 mm/s | 發生 推力 N ｛kgf｝ | 速度 mm/s | ||||||
| ZCA025M030L | 400 {40.8} ※5 | 61 | 400 {40.8} ※5 | 73 | 300 | 90 | 1/40 | 10 | 10.5 |
| ZCA025M030M | 122 | 382 {39.0} | 146 | 1/20 | |||||
| ZCA025M030H | 216 {22.0} | 243 | 167 {17.0} | 291 | 1/10 | ||||
| ZCA035M050L | 1000 {102} ※5 | 61 | 1000 {102} ※5 | 73 | 500 | 200 | 1/60 | 7 | 14.0 |
| ZCA035M075L | 750 | 15.5 | |||||||
| ZCA035M050M | 1000 {102} ※5 | 122 | 911 {93.0} | 146 | 500 | 1/30 | 10 | 14.0 | |
| ZCA035M075M | 750 | 15.5 | |||||||
| ZCA035M050H | 529 {54.0} | 243 | 431 {44.0} | 291 | 500 | 1/15 | 10 | 14.0 | |
| ZCA035M075H | 750 | 15.5 | |||||||
| ZCA035M100H | 1000 | 16.5 | |||||||
※1.機座號的粗體字是在庫品。
※2.此數值是頂端夾具固定安裝情況下。其他安裝用途，請向本公司咨詢。而且，此數值是進行最大0.35G（上限）加速度使用時。安裝上提，水平，懸掛方向是，數值也是同樣。 但請注意。輸入軸反方向，根據使用條件，基本容量跟容許輸入軸扭矩不一樣。請參考4，6頁。
※3.請使用范圍內的行程。關于進行方向，必須設計直線進行導向裝置。
※4.在最大輸入轉速情況下，Zip Chain的進行速度。
※5.扭矩限制機型。輸出軸扭矩超過發生推力。發生推力和速度可以交換組合、請向敝司進行咨詢。
| 驅動部 | 材質 | 合金鋼 | |
|---|---|---|---|
| 涂裝顏色 | 黑色，孟塞爾色N2.0同等 | ||
| 內置部 | 材質 | 聚縮醛 | |
| 顏色 | ZCA025□030 | 珍珠灰色 | |
| ZCA035□050 | 孟塞爾色0.8P6.3/3.0同等(成形品) | ||
| ZCA025□075 | 白色(切削品) | ||
| ZCA035□100 | |||
| 潤滑 | 潤滑脂 | ||
※外形尺寸圖是成型品，與切削品的設計不同。
| 使用溫度 | 無電機 | 0～60℃ |
|---|---|---|
| 附帶電機 | 0～40℃ | |
| 相應濕度 | 85%以下(無結露) | |
| 高度※ | 海拔1000米以下 | |
| 使用環境 | 一般室內，而且不淋雨。粉塵量跟一般工廠同樣 | |

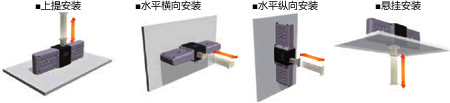

| 安裝方向 | 可以安裝方式有上提、水平和懸掛。關于進行方向，必須設計直線進行導向裝置。而且懸掛安裝時必須付底座。(機座號表示:B) | |
※電機使用時。
