滑動襯套
滑動襯套
NB滑動襯套是利用鋼球的滾動來達到直線運動的裝置。由于它利用簡單的結構即可獲得低摩擦的直線運動，因此被廣泛應用于運輸裝置、食品機械、半導體制造裝置等領域。
NB滑動襯套使用圓軸作為導向，因此可以有效地利用空間，適合于小型的機構設計。
轉送面經過精密研磨加工比較光滑，鋼球與轉送面的接觸面積較小，與其他直線運動裝置相比摩擦更小。
NB滑動襯套有標準型、間隙調整型、開放型、法蘭型等多種形狀，可以對應各種使用方法。
與SM型相比，質量減輕了50～30%。另外，鋼球返回部全部為樹脂結構，實現了靜音化。響應低成本時代的要求，進一步擴大滑動襯套的用途。
NB滑動襯套有標準規格和耐腐蝕規格，此外，保持器也有被標準化為可適應惡劣條件的鋼制和低噪音、價格便宜的樹脂制，可以結合使用條件選擇適當的規格。
滑塊系列可以選擇在外殼中內置組裝滑動襯套的滑塊形狀。加工精密的滑塊結構有利于實現機械·裝置的高精度化，樹脂滑塊結構有利于實現輕量化和低價格化，經濟型組件有利于降低成本，并縮短設計時間。
NB滑動襯套具有完整的互換性，可以與軸隨機組合使用。
通過對NB滑動襯套和滑動軸的精密研磨加工，進行徑向間隙調整，從而可以減輕晃動，可以實現順暢的直線運動。

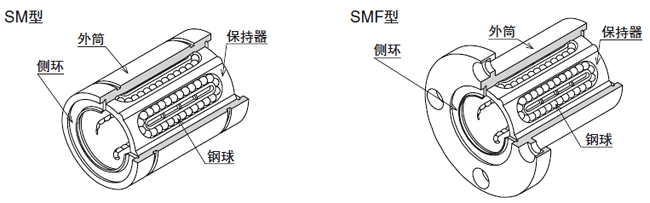

（SM,KB,SW）的基本結構

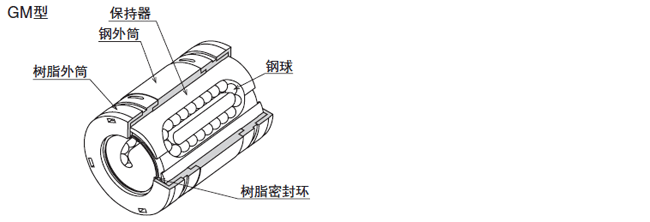

（GM）的基本結構
