行程襯套
行程襯套
NB行程襯套不僅可以進行直線運動，還可以進行旋轉運動，雖然是小型裝置，卻可承受較大的負荷。耐磨損性良好的保持器是用輕合金制作的，可以順暢地進行高速運動和高加減速運動。雖然直線運動方向的行程受到限定，但是可以在極小摩擦阻力下運行，還可以順暢地進行旋轉和直線復合運動，可以方便地使用于各種裝置。

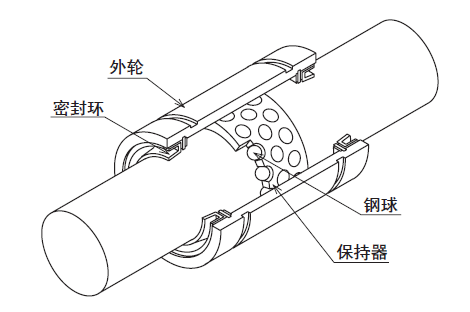

NB行程襯套的結構是，將鋼球以Z字形排列加工的保持器插入精密研磨加工的外輪內部，使該保持器的鉆孔內的鋼球可以順暢圓滑地旋轉。由于鋼球進入各個獨立分離的孔內，不論是外輪的旋轉運動還是直線往復運動，均可順暢地進行。但是，在直線運動中，保持器也會移動該運動長度的1/2。因此，將直線方向的移動行程限定為保持器在外筒內移動范圍的兩倍。推薦一般情況下，將移動量設定為尺寸表中最大行程的80%。
外輪使用高碳鉻軸承鋼，通過淬火和研磨加工，保證擁有十足的剛性和高精度的加工。
由于保持器使用鋁合金，外輪較薄，因此重量較輕，而且節省空間。
NB行程襯套通過充分的精度管理，尺寸加工均勻，安裝或零部件的更換都比較容易。
外輪外徑的油槽中必須打開一個油孔，潤滑設計比較容易。
